Impianto Luci HQL Artigianale (A.Brown)

Schema dettagliato sulla costruzione di un impianto di illuminazione artigianale (2xHQL da 80 watt), telaio di supporto, plafoniere e impianto elettrico - articolo di Alexander Brown

Impianto luci HQL artigianale - Foto © Alexander Brown

L'acquario di Alex con l'impianto di luci HQL artigianale - Foto © Alexander Brown

Materiale necessario per l'impianto di illuminazione:

Impianto Luci HQL Artigianale - Materiale utilizzato

Figura 1 - Materiale utilizzato per l'impianto d'illuminazione; le lampadine le ho cambiate dopo con le Osram de Luxe - Foto © Alexander Brown

2 x accenditori specifici per lampade HQL (c’è scritto sopra!!); si trovano nei negozi di illuminazione (prezzo circa 10 euro);
2 x portalampada in ceramica; non usate portalampada in plastica perché le alte temperature raggiunte dalle HQL li fonderebbe!! Incluso mi hanno dato l’attacco a vite, le ghiere di fissaggio tutti in metallo (ottone) (prezzo sempre nei negozi d’illuminazione circa 5 euro);
Circa 6 metri di cavo non troppo fino (+/- a seconda dell’altezza dell’impianto) (bipolare va benissimo) (prezzo circa 4 euro); una presa per l’attacco al muro (pochi centesimi di euro);
1 x scatola di raffreddamento in alluminio e ghisa per gli accenditori; è molto utile perche gli accenditori scaldano parecchio; questa scatola ha al suo interno un piano rialzato in alluminio che disperde il calore; scegliere dei contenitori in cui entrano 2 accenditori! (prezzo circa 12 euro);
1 x ventola da PC compresa di viti autofilettanti; è utile per dissipare il calore dalla scatola di raffreddamento (prezzo circa 12 euro);
1 x interruttore a clip (non indispensabile) per escludere tutto il sistema; se si vuole collegare tutto ad un timer, l’interruttore non è necessario (anche se secondo me è una sicurezza in più…) (prezzo 1 euro);
2 x Lampadine HQL (nel mio caso ho inizialmente installato delle Dennerle Hql Trocal plant da 125 watt – che funzionano anche con accenditori da 80 watt); in seguito le ho sostituite con 2 HQL Osram de Luxe da 80 watt comprate on line (prezzo circa 25 EURO).

Materiale per la costruzione delle plafoniere:

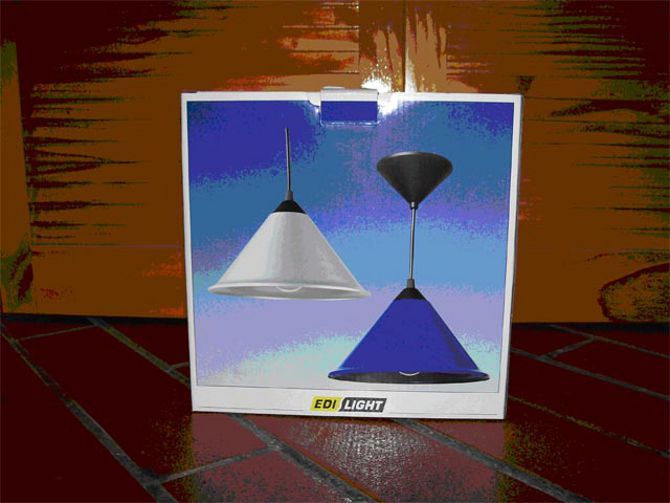

Figura 2 - Plafoniera originale del Bricofer - Foto © Alexander Brown

2 x plafoniere in alluminio anodizzato comprate al Bricofer (prezzo totale 15 euro); dimensioni: altezza 15 cm, diametro 25 cm; ho modificato l’altezza delle plafoniere (troppo corte per le lampadine), facendo saldare da un amico che lavora i metalli, due cilindri di rame, raggiungendo così l’altezza di 25 cm;
1 x vernice nera opaca per le alte temperature per il rivestimento esterno (nei negozi di vernici prezzo 4 euro);
2 x catene ad anelli piccoli di ottone per la regolazione dell’altezza delle plafoniere dall’acqua (nelle ferramenta prezzo 2 euro per 1, 5 metri)
2 x ganci provvisti di dadi per fissare le plafoniere alle catene (prezzo pochi centesimi di euro);
1 x nastro adesivo d’alluminio specchiato trovato in una ferramenta rifornita; sono nastri resistenti alle alte temperature che si utilizzano per congiungere i tubi delle caldaie (prezzo 25 metri x 10 cm di altezza 5 euro).

Rivestite l’interno delle plafoniere con strisce di nastro d’alluminio a forma di trapezio (base 10 cm x 18h), lungo tutto il giro; per la parte terminale applicate il nastro a tagliato a rettangoli; è bene applicare il nastro evitando più pieghe possibili!

Figura 3 - Vernice per alte temperature - Foto © Alexander Brown

Figura 4 - Nastro d'alluminio adesivo - Foto © Alexander Brown

Figura 5 - Le plafoniere modificate e verniciate; sono già installate le ghiere di fissaggio e i portalampada in ottone - Foto © Alexander Brown

Figura 6 - L'interno della plafoniera rivestito con il nastro - Foto © Alexander Brown

Costruzione del telaio di supporto:

Il telaio di supporto è nato da una mia idea; le misure sono adattate al mio acquario e sono: altezza 80 cm, lunghezza 100 cm (lunghezza della vasca) e profondità 20 cm (così facendo le lampade arrivano a metà della profondità dell’acquario); la struttura è tubolare e cava così da far passare i cavi di alimentazione all’interno; sono presenti due anelli saldati per il fissaggio delle catene (distanza degli anelli circa 20 cm da ambo i lati della vasca); la costruzione è stata affidata dallo stesso amico fabbro, il quale lo ha realizzato in ottone. Il tutto è stato verniciato con vernice nera opaca spray alla nitro (nei negozi di vernici). Per il fissaggio alla vasca sono provvisti due ponteggi ad U della stessa larghezza dello spessore del vetro (nel mio caso 1 cm); per stabilizzare ed evitare di graffiare il vetro tra il supporto e il vetro stesso consiglio di mettere del materiale quale panno o stoffa tagliata a misura. Dalla foto si vede il foro di uscita per i fili; fateli più grandi possibili, per non avere in seguito difficoltà nell’estrarre i cavi.

Figura 7 - Telaio in ottone - Foto © Alexander Brown

Figura 8 - Particolare del telaio; anello di supporto e foro per i cavi - Foto © Alexander Brown

Figura 9 - Il telaio dopo la verniciatura - Foto © Alexander Brown

Guida per la costruzione dell'impianto di illuminazione:

1. Prima di tutto smontate la scatola di raffreddamento (ci sono delle viti su tutti i lati); sul doppio fondo d’alluminio fate dei fori col trapano in corrispondenza dei punti di ancoraggio degli accenditori (tutti i modelli ne hanno 2); con delle viti autofilettanti corte (4 mm), fissate i due accenditori in modo che ci sia qualche cm tra loro e un po’ di spazio per i collegamenti;

Figura 10 - La scatola smontata con i due accenditori installati - Foto © Alexander Brown

Figura 11 - Sono stati montati l'interruttore e la ventola - Foto © Alexander Brown

2. Per fissare la ventola praticate dei fori sulla scatola in ghisa, in corrispondenza dei punti di attacco della ventola; sistematela vicino ai fori già presenti (se non ci sono dovete praticarli voi), in modo tale che l’aria calda esca all’esterno; per montare l’interruttore basta forare la copertura in alluminio e fissarlo facendo scattare le clip; un po’ di colla rende tutto più stabile;

3. Per il collegamento dei fili, se non si è già pratici, è meglio affidarsi a qualche elettricista; sugli accenditori è già schematizzato il circuito per l’installazione; avendo però 2 accenditori uniti tra loro dovete seguire questo schema:

Figura 13 - Lo schema dei collegamenti - Foto © Alexander Brown

4. Praticate 3 fori sul lato opposto a quello dove è installato l’interruttore; da lì usciranno i cavi che andranno ai portalampada e alla presa di corrente; a quest’ultimo filo va montata una spina (cosa non difficile). Una volta ultimati tutti i collegamenti, potete richiudere la scatola;

5. Fate passare i fili all’interno del telaio cavo, utilizzando una guida; fate uscire i cavi di circa 40 - 50cm per avere poi modo di regolarne l’altezza.

6. Collegate i fili ai portalampade in ceramica (uno per plafoniera); inserite i ganci con all’interno i dadi di fissaggio nel foro presente sul supporto del portalampada. Avvitate ben stretti i portalampada alle plafoniere.

Figura 13 - Plafoniera montata sul telaio; si vede il gancio di fissaggio - Foto © Alexander Brown

Figura 14 - Tutte e due le plafoniere sono montate - Foto © Alexander Brown

Figura 15 - Telaio montato sulla vasca; luci spente - Foto © Alexander Brown

7. Si monta il telaio sull’acquario (meglio essere in due) e lo si stabilizza bene; si fanno passare i cavi dietro il mobile e la scatola di raffreddamento in un punto non visibile ma non troppo chiuso; se si vuole la spina la si installa ad un timer. Montate le catenelle di fissaggio negli anelli e regolatene l’altezza (io tengo le lampade a circa 35 cm dall’acqua accese per 12h);

Figura 16 - La vasca dopo 7 giorni con le nuove lampade - Foto © Alexander Brown

8. Montate le lampadine ben salde e con le mani pulite; per arrivare a piena efficienza servono 5 minuti, ma poi lo spettacolo è garantito!!
